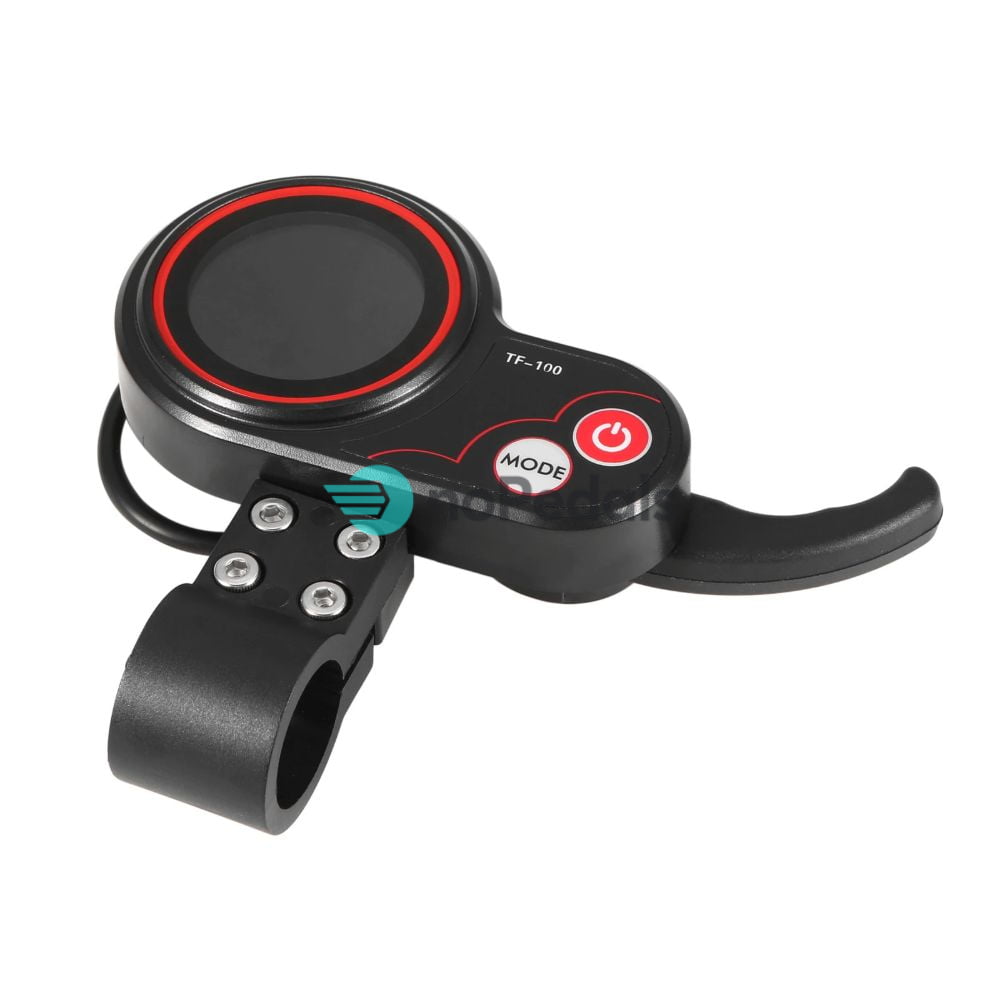

TF-100 6 PIN ekranėlis elektriniam paspirtukui yra universali valdymo panelė su integruotu akseleratoriumi, skirta įvairiems elektriniams paspirtukams, naudojantiems TF-100 modelio ekranėlį ir 6 kontaktų (6 PIN) jungtį. Šis ekranėlis suderinamas su 24V, 36V, 48V, 52V ir 60V sistemomis, todėl gali būti naudojamas daugelyje skirtingų elektrinių paspirtukų modelių.

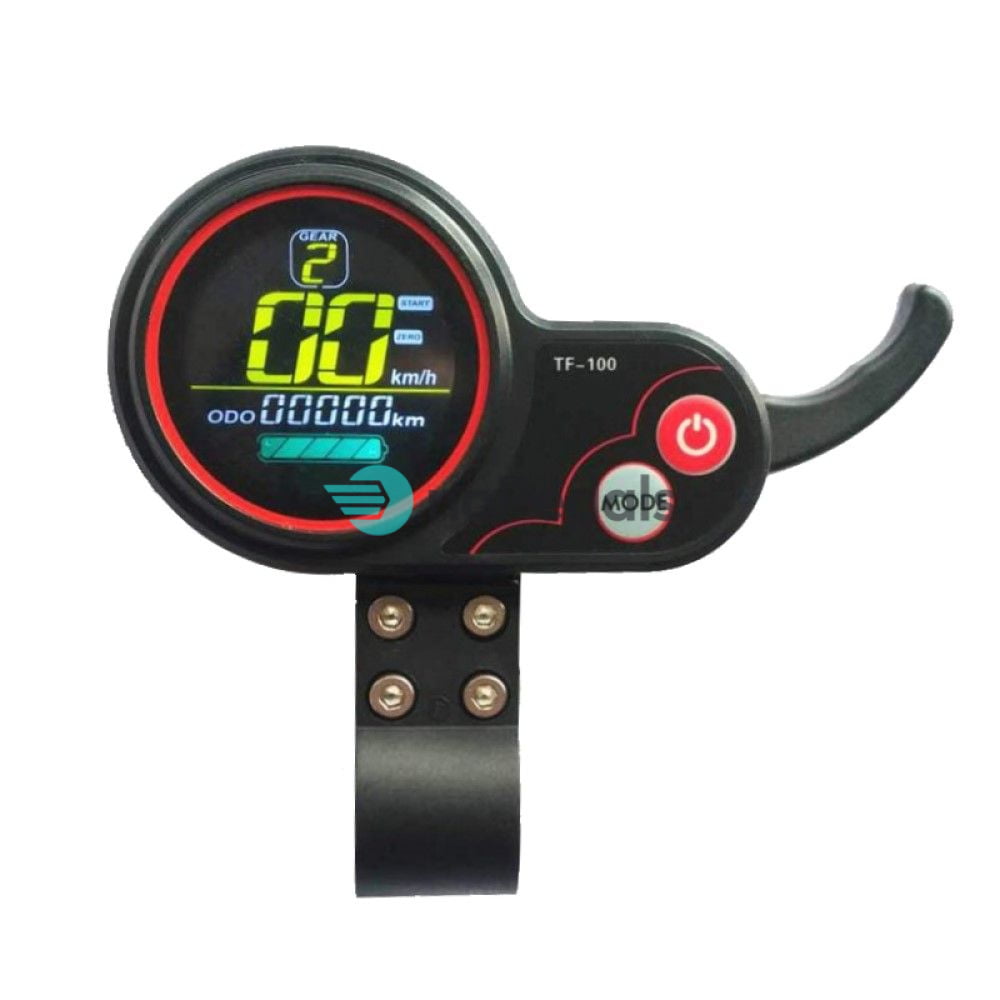

Ryškus LCD ekranas leidžia patogiai stebėti važiavimo greitį, baterijos įkrovos lygį, pasirinktą važiavimo režimą, bendrą bei kelionės ridą. Be to, ekranėlis turi integruotą akseleratorių ir USB jungtį, skirtą mobiliųjų įrenginių įkrovimui.

TF-100 6 PIN ekranėlio funkcijos

TF-100 6 PIN ekranėlis elektriniam paspirtukui padeda patogiai valdyti elektrinį paspirtuką ir realiu laiku stebėti svarbiausius jo parametrus.

Ekranėlyje rodoma:

• Esamas važiavimo greitis
• Baterijos įkrovos lygis
• Pasirinktas važiavimo režimas (Gear)
• Bendras nuvažiuotas atstumas (ODO)
• Kelionės atstumas (TRIP)
• Diagnostikos klaidų kodai

Integruoti Power ir Mode mygtukai leidžia lengvai valdyti pagrindines paspirtuko funkcijas, o ryškus LCD ekranas išlieka gerai matomas tiek dieną, tiek vakare.

TF-100 6 PIN ekranėlio suderinamumas

Šis TF-100 ekranėlis elektriniam paspirtukui tinka įvairiems modeliams, kuriuose naudojamas TF-100 ekranėlis su 6 PIN (6 kontaktų) jungtimi.

Patvirtintas suderinamumas

• Kukirin G2 Pro
• Kukirin G3
• Kukirin G4
• Kugoo Kirin M4
• Kugoo Kirin M4 Pro
• Kugoo Kirin M4 Pro S+
• Kugoo Kirin M5
• Ausom Leopard
• Ausom L2 Max
• Toursor X14
• Kai kurie OOTD modeliai su TF-100 sistema

Tikėtinas suderinamumas (reikia patikrinti valdiklį ir programinę įrangą)

• Kukirin G2 Max
• Kukirin G2 Master
• Kukirin G3 Pro
• Arwibon Q06 Pro
• Laotie ES18
• Laotie ES19
• Boyueda modeliai su TF-100 valdikliu

Taip pat gali tikti ir kitiems elektriniams paspirtukams, naudojantiems:

• TF-100 ekranėlį;
• 6 PIN jungtį;
• 24V, 36V, 48V, 52V arba 60V sistemą.

Prieš užsakydami rekomenduojame palyginti seno ekranėlio modelį, jungties tipą, kontaktų skaičių bei darbinę įtampą. Vizualiai panašūs ekranėliai gali būti nesuderinami su jūsų valdikliu.

TF-100 6 PIN ekranėlio klaidų kodai

TF-100 ekranėlis elektriniam paspirtukui palaiko diagnostikos funkciją ir gali rodyti šiuos klaidų kodus:

• E01 – variklio arba Hall daviklių gedimas.
• E02 – akseleratoriaus gedimas arba užstrigusi akseleratoriaus svirtis.
• E03 – valdiklio (kontrolerio) gedimas.
• E04 – stabdžių rankenėlės arba stabdžių daviklio gedimas.
• E05 – per žema baterijos įtampa.
• E06 – ryšio klaida tarp ekranėlio ir valdiklio.
• E07 – komunikacijos klaida tarp valdiklio ir ekranėlio.

Jeigu rodoma E02 klaida, neveikia Power arba Mode mygtukai, neveikia akseleratorius arba ekranėlis visiškai neįsijungia, nors iki jo ateina maitinimas, tikėtina, kad gedimas yra pačiame ekranėlyje.

Tuo tarpu E03, E06 ir E07 klaidos dažnai atsiranda dėl sugedusio valdiklio, pažeistų laidų arba prastų kontaktų, todėl prieš keičiant ekranėlį rekomenduojama patikrinti visą elektros instaliaciją.

TF-100 6 PIN ekranėlio techninės specifikacijos

• Modelis: TF-100
• Tipas: LCD valdymo panelė su akseleratoriumi
• Darbinė įtampa: 24V / 36V / 48V / 52V / 60V
• Jungtis: 6 PIN (6 kontaktų)
• Integruotas akseleratorius
• USB išvestis mobiliųjų įrenginių įkrovimui
• LCD ekranas
• Valdymo mygtukai: Power ir Mode
• Svoris: apie 140 g
• Spalva: juoda / raudona

TF-100 6 PIN ekranėlio montavimas

TF-100 6 PIN ekranėlis elektriniam paspirtukui montuojamas vietoje seno ekranėlio. Nuimkite seną valdymo panelę, atjunkite 6 PIN jungtį ir prijunkite naują ekranėlį. Prieš galutinai priverždami tvirtinimo varžtus sureguliuokite akseleratoriaus padėtį, kad važiuojant juo būtų patogu naudotis.

Komplektacija

Komplekte rasite:

• 1 × TF-100 6 PIN ekranėlį su integruotu akseleratoriumi
